4G IDU su išorine antena MPC625 Vartotojo vadovas

„Rong 4G IDU“ su išorine antenos „MPC625“ serija yra skirta galutiniam vartotojui pasiūlyti gryną belaidį didelės spartos duomenų paslaugą, ji naudoja LTE tinklo atgal prisijungimą prie interneto ir naudoja „Wi-Fi“ aukštyn, kad dalijasi duomenų paslauga su skirtingais „Wi-Fi“ įrenginiais, palaikydamas vietinę „Wi-Fi“ ir LAN prieigą iš kelių įrenginių, šis turinys yra „4G IDU“ su „Wi-Fi“ su išorė {7.

1. 4 G IDU su išorinės antenos aparatūros apžvalga

1.1 Galinė skydelis

1, maitinimo mygtukas: paspauskite maitinimo mygtuką, kad įjungtumėte/išjungtumėte .
2, WPS mygtukas: paspauskite 3 sekundes, kad pradėtumėte WPS procesą
3, Maitinimo jungtis: kintamos srovės adapterio jungtis .
4, USB 2.0 prievadas: Naudokite programinės įrangos ir duomenų perdavimo atnaujinimą
5, 100MBIT WAN/LAN prievadai: jungiama prie „Ethernet Wan“ įrenginių .
6. RJ11 prievadas: jungiama prie telefono kabelio
7. Reset Mygtukas: 5 sekundes paspauskite, kad iš naujo nustatytumėte gamyklos numatytuosius nustatymus .
8, išorinės antenos prievadai: išorinių antenų jungtis
9, SIM kortelės lizdas: mobiliojo tinklo SIM kortelė

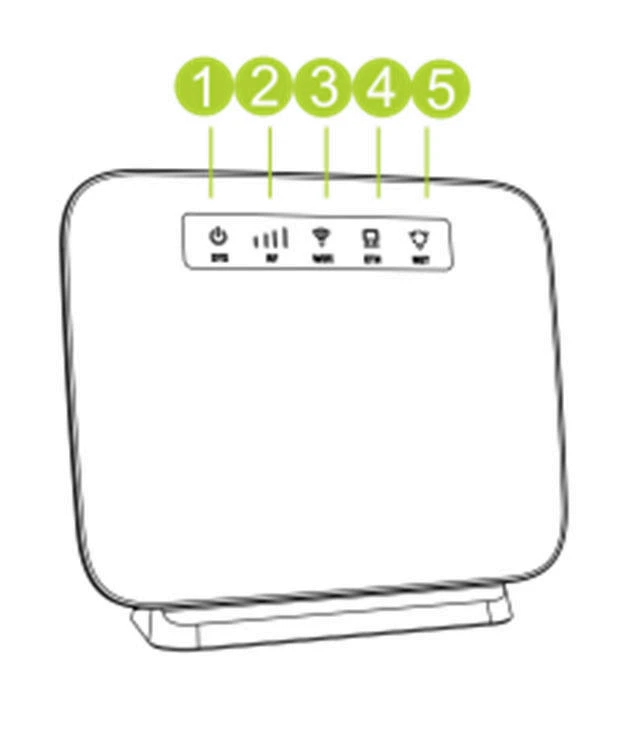

1.2 LED indikatoriai

2. RF: signalo stiprumo indikatorius: mėlyna (rodyti signalo stiprumą), išjungti (be SIM kortelės)

3. „WiFi“: „Wi-Fi“/ WPS indikatorius: mėlyna (įjungta), išjungta (išjungta)

4. ETH: WAN/LAN indikatorius: mėlyna (WAN/LAN tinklo prijungta), išjungta (WAN/LAN tinklo atjungta)

5. tinklas: belaidžio tinklo indikatorius: mėlyna (4G/3G/2G tinklo prijungtas), išjungtas (be tinklo ryšio), „Flash“ (ETH ir 4G/3G/2G - abu prijungti)

2. 4 G IDU su išorinės antenos prisijungimu

Prisijungimas

Įveskite maršrutizatoriaus (192.168.1.1) IP adresą interneto naršyklės adresų juostoje
Norėdami pasiekti žiniatinklio sąsają ., kai rodomas prisijungimo puslapis, įveskite
Vartotojo vardas ir slaptažodis prisijungti .
Vartotojo vardas ir slaptažodis yra atsitiktinis ir įrenginio gale

3. 4 g IDU su išorinės antenos funkcijomis

Ugniasienė

Advanced Setting ->Ugniasienė
Jūsų maršrutizatoriaus aukštos kokybės ugniasienės funkcija nuolat
stebi interneto srautą, apsaugoti jūsų tinklą ir
Prijungti įrenginiai iš kenkėjiškų interneto atakų

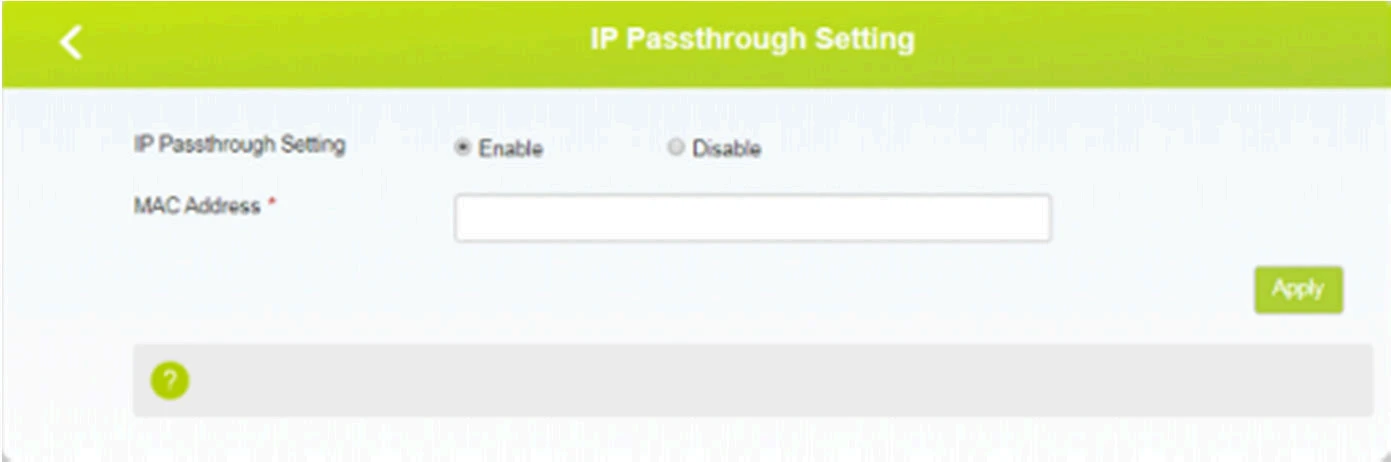

IP praėjimas

Advanced Settings -> Firewall ->IP praėjimas
Galite sukonfigūruoti „ip Pass“ naudodami „Mac“ adresą

Uosto persiuntimas

Advanced Settings -> Firewall ->IP praėjimas
Uosto persiuntimas leidžia nukreipti gaunamą srautą iš WAN
puse (identifikuota protokolu ir išoriniu prievadu) į vidinį
serveris su privačiu IP adresu LAN pusėje . vidinis prievadas
reikalingas tik tuo atveju, jei išorinį prievadą reikia paversti a
Skirtingas prievado numeris, kurį serveris naudoja LAN pusėje .

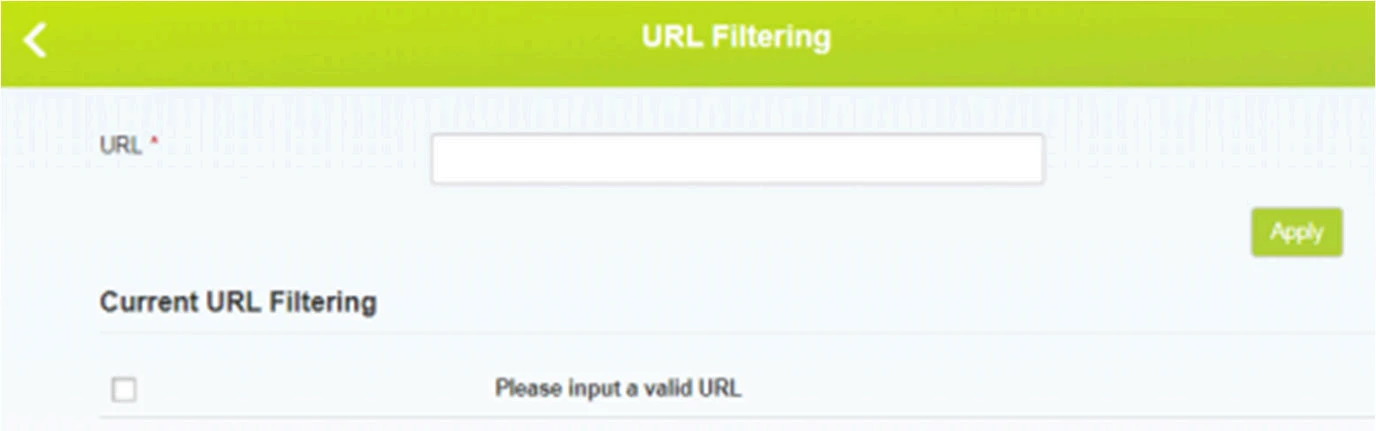

URL filtravimas

URL filtravimas
Advanced Setting->Firewall->URL filtravimas

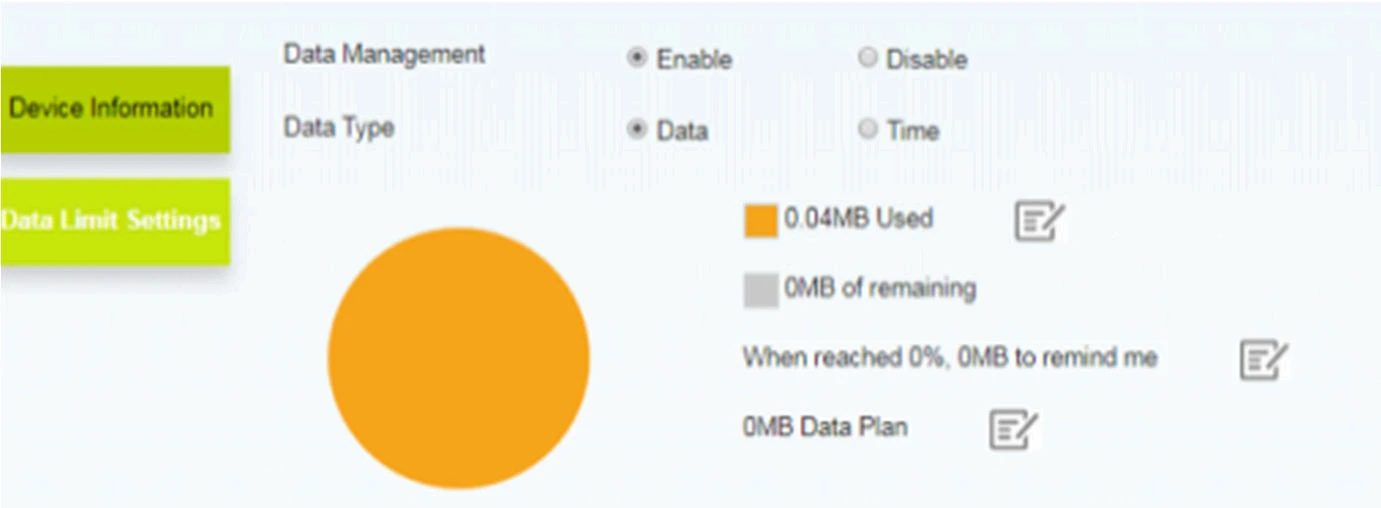

Duomenų naudojimo statistika (rodoma laiko žyma, RX ir TX):
Home Page ->Router Information -> Data management ->Duomenys
Ribinis nustatymas

DHCP nustatymas

Advanced Setting ->Maršrutizatorius

Apsaugos kameros prijungimo veiksmai

1, patikrinkite fotoaparato vartotojo vadovą, kad gautumėte numatytąjį IP
adresas, pavyzdžiui: 192.168.1.64
2, prieiga prie 192.168.1.1 Norėdami prisijungti prie MPC 625 žiniatinklio vartotojo sąsajos, spustelėkite "
Išplėstinis nustatymų maršrutizatorius "ir pakeiskite DHCP IP fondo į
"192.168.1.100 - 192.168.1.200", tada pritaikykite ir išsaugokite URL filtrą naudojamas paneigti/leisti LAN vartotojams pasiekti prieigą
Internetas . blokuoja/Leiskite tuos URL/domenus, kuriuose yra
Raktiniai žodžiai, išvardyti žemiau .
